407nm/355nm/532nm/1064nm拉曼激光超窄带干涉滤光片

   大气云层水汽温度廓线探测拉曼激光雷达分光系统，设置在接收望远镜后端，由分光/分束镜、衰减片、干涉滤光片、透镜等光学元件组成。转动拉曼谱线与激发光频率只相差几个到几十个波数，而激发光的散射截面比转动拉曼大3~4个数量级甚至更大，因此技术难点在于如何有效抑制激发波长的弹性散射光。

   Alluxa超窄带通滤光片，拥有极窄带宽和高透过率的特点，峰值透过率高达98%，可设计达到OD10的截止深度，中心波长公差接近0.05n，半带宽最窄可达0.1nm。可高效抑制激发波长的弹性散射光。

   弹性信号、拉曼信号接收端超窄带干涉滤光片IF1、IF2、IF3参数，以及水汽信号接收端超窄带滤光片IF4适用参数：

355nm激光源

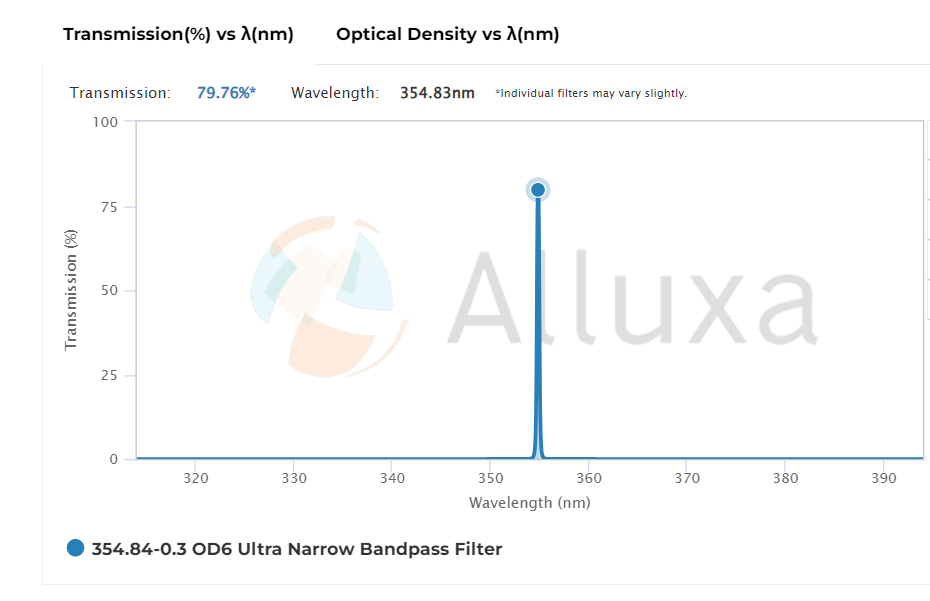

中心波长354.72nm超窄带干涉滤光片 带宽0.15nm OD5	中心波长354.84nm超窄带干涉滤光片 带宽0.3nm OD6

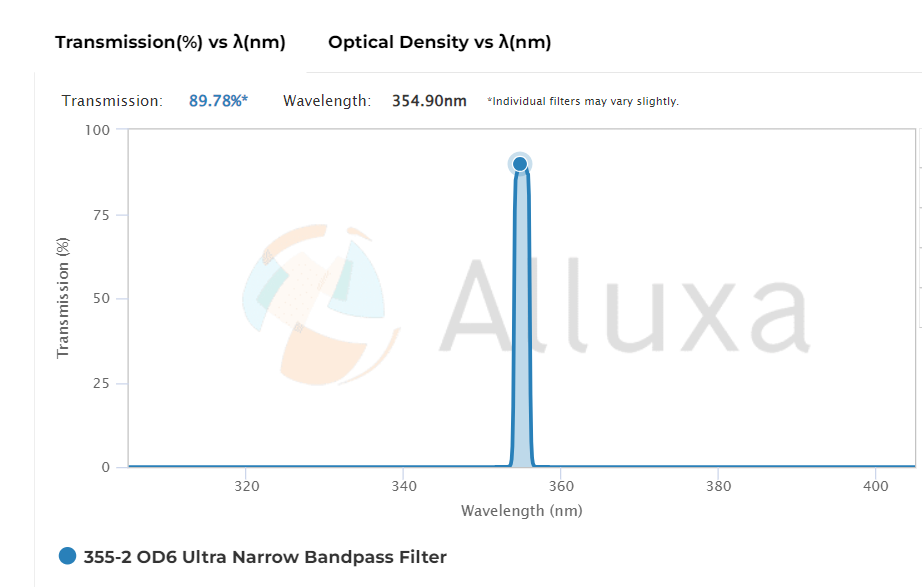

中心波长354.9nm超窄带干涉滤光片 带宽0.5nm OD7	中心波长355nm超窄带干涉滤光片 带宽2nm OD6
532nm激光源

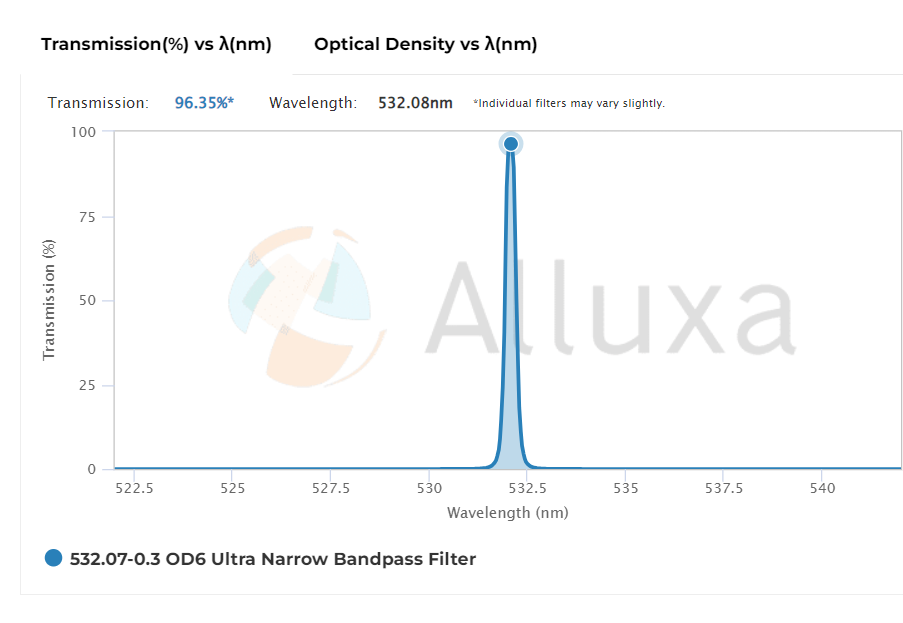

中心波长532.0nm超窄带干涉滤光片 带宽0.15nm OD6	中心波长532.07nm超窄带干涉滤光片 带宽0.3nm OD6

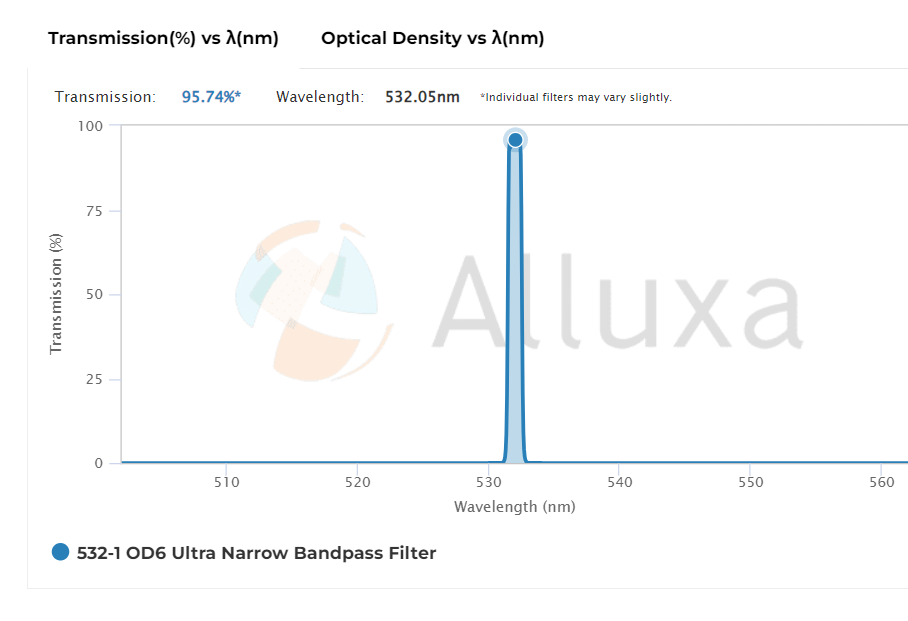

中心波长532.08nm超窄带干涉滤光片 带宽0.17nm OD5	中心波长532nm超窄带干涉滤光片 带宽1nm OD6
1064nm激光源

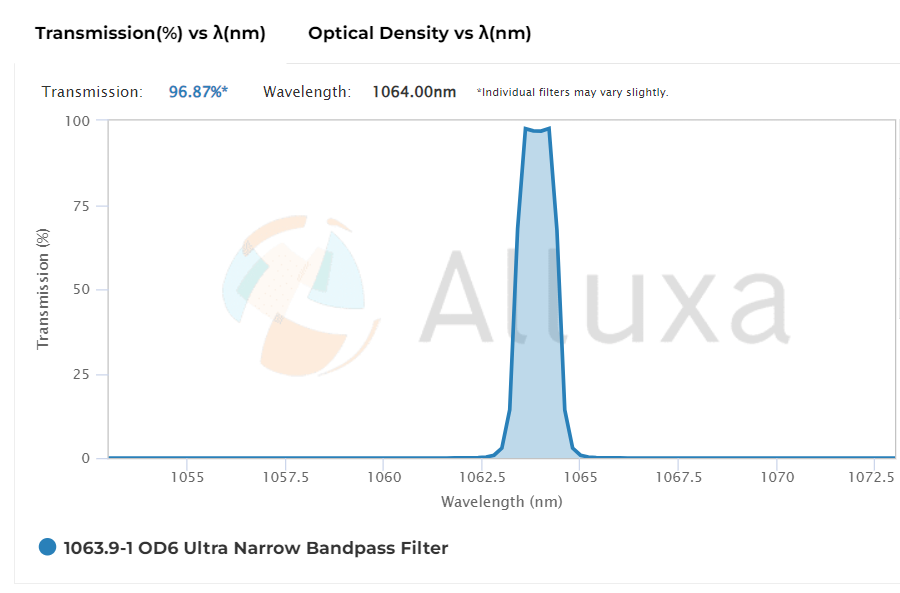

中心波长1063.9nm超窄带干涉滤光片 带宽1nm OD6	中心波长1064nm超窄带干涉滤光片 带宽0.5nm OD6
中心波长1064.16nm超窄带干涉滤光片 带宽0.4nm OD5	中心波长1064.4nm超窄带干涉滤光片 带宽2nm OD6

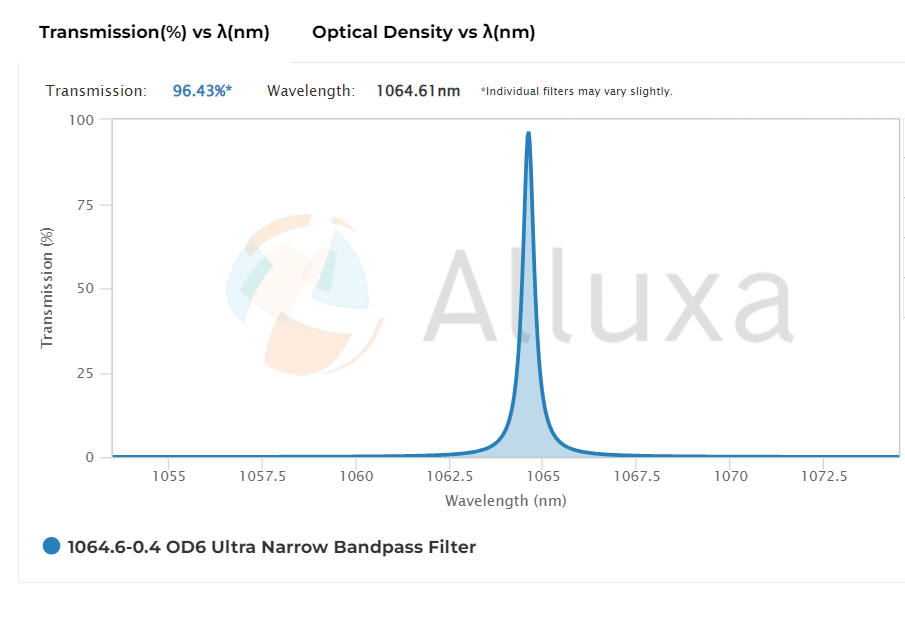

中心波长1064.6nm超窄带干涉滤光片 带宽0.4nm OD6
水汽信号接收端超窄带干涉滤光片IF4

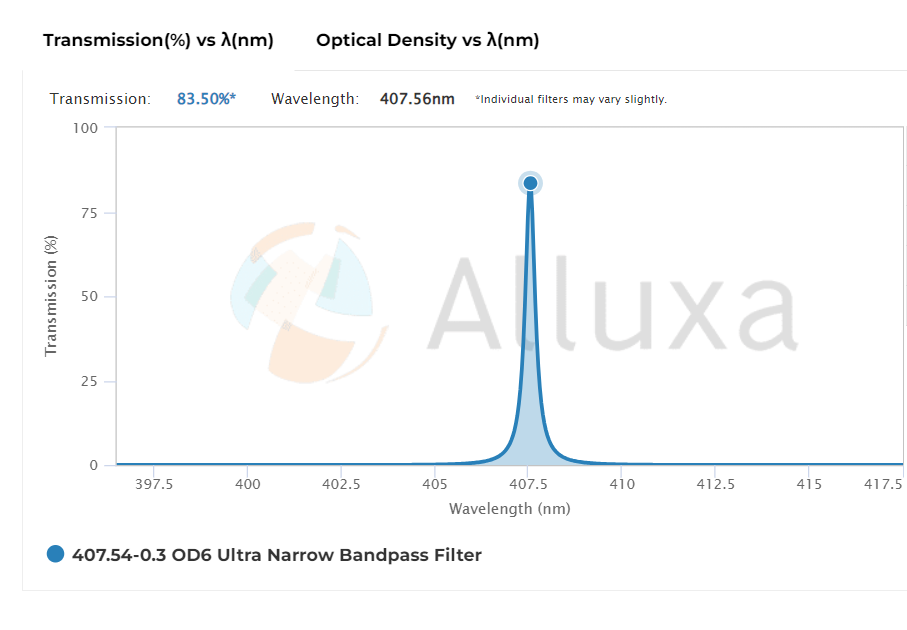

中心波长407.54nm超窄带干涉滤光片 带宽0.3nm OD6	中心波长407.66nm超窄带干涉滤光片 带宽1nm OD6
中心波长407.7nm超窄带干涉滤光片 带宽0.3nm OD6	中心波长407.8nm超窄带干涉滤光片 带宽1nm OD6

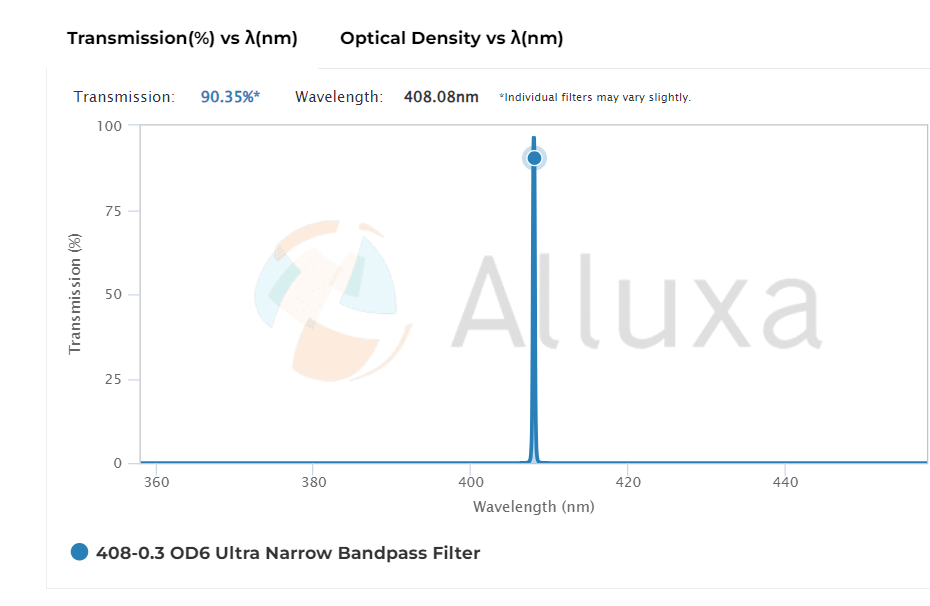

中心波长408nm超窄带干涉滤光片 带宽0.3nm OD6

   用于大气水汽探测旋转拉曼激光雷达系统的紫外谱线干涉滤光片，需根据实际系统需求确定滤光片的中心波长和半带宽等光学参数。相关技术支持联系Lisa@brilliant-optical.com或0532-86888794。

大气云层水汽温度廓线探测拉曼激光雷达应用光路图

   Alluxa超窄带干涉滤光片在大气云层水汽温度廓线探测拉曼激光雷达分光系统中的应用实例。

分光镜BS(Beam Splitter)为二向分光镜，波长较长的光波被反射到水汽信号接收端，通过干涉滤光片F4的截止抑制，获得所需波长信号。波长较短的光波通过日光衰减滤光片IF0，被传输到其他测量通道，通过设置不同的干涉滤光片IF1、IF2、IF3的参数，实现弹性信号和旋转拉曼信号的分光和采集。
